GWInstek PEL-3000A_AH sorozat programozható DC elektronikus műterhelés

Rövid leírás

A PEL-3000A sorozat egycsatornás, programozható egyenáramú elektronikus terhelés 0,01 mA áramfelbontással és 16 A/µs áramelfordulási sebességgel, nagyon ideális az SPS (Switching Power Supply) tesztelésére kereskedelmi és ipari számítógépeken. A 24 órás non-stop működést biztosító nagy teljesítményű eszközökhöz, például felhő-ökoszisztémához, stabil és nagy teljesítményű, 175 W-tól 1050 W-ig terjedő tápegységre van szükség a szerver, a Hub és az adatberendezések normál működésének fenntartásához. tárolás és internetes kommunikáció.
A távközlési rendszerek adatátviteli és nagyszabású adattárolási igénye miatt az internetes kommunikáció infrastruktúrája rohamosan bővül. Ez nagymértékben növelte a 2000 W-os és nagyobb teljesítményű távközlési berendezések piaci keresletét. A PEL-3000A rugalmas teljesítménykombinációja megfelel a jelenlegi nagy teljesítményű tápegység tesztkövetelményeinek.
A PEL-3000AH programozható egyenáramú elektronikus terhelés, amely nemcsak a PEL-3000A sorozat funkcióit és jellemzőit örökölte, hanem három áramtartományt biztosít az összes PEL-3000AH sorozathoz, és hozzáadja a feszültségfigyelő BNC terminálokat az előlapon. A PEL-3000AH sorozat egycsatornás, programozható egyenáramú elektronikus terhelés 800 V feszültséggel és 0,84 A/µs áramerősséggel, ideális olyan nagyfeszültségű eszközök tesztelésére, mint az EV és HEV járműtöltők, DC/ DC átalakítók vagy nagyfeszültségű akkumulátorok.

Tulajdonságok

• Üzemi feszültség (DC): 0 V - 150 V (PEL-3000A) / 0 V - 800 V (PEL-3000AH)
• Üzemmód: CC/CV/CR/CP/CC+CV/CR+CV/CP+CV
• Bemenetek párhuzamos csatlakoztatása nagyobb teljesítményhez (max.: 9450 W)
• Magas elfordulási sebesség támogatása: max. 16 A/µs ((PEL-3000A)/ 0,84 A/µs (PEL-3000AH)
• Program funkció futtatása (GO/NO GO teszt)
• Sorozatfüggvény a nagy hatékonyságú terhelésszimulációkhoz
• Dinamikus (kapcsolási) funkció: 0,0166 Hz - 20 kHz
• Lágyindítás funkció: Ki / Be (1 ms - 200 ms, Felbontás: 1 ms)
• Állítható OCP / OVP / OPP / UVP beállítás
• Rövidzárlati funkció
• Időzítő funkció: Eltelt Betöltési idő
• Lezárási idő (automatikus betöltési kikapcsolási időzítő): 1 mp - 999 óra 59 perc 59 s vagy kikapcsolva
• Külső csatorna vezérlés / felügyelet analóg vezérlőcsatlakozón keresztül
• Beállítási memóriák: 100 készlet
• 3,5 hüvelykes TFT LCD kijelző

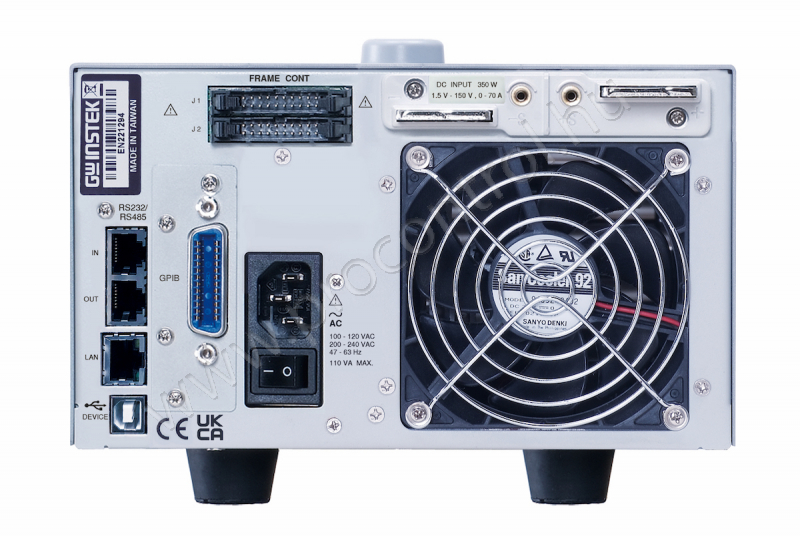

• Több interfész: USB 2.0 eszköz/gazda, RS-232, LAN, GPIB (opcionális)

Mentés

Típusok

PEL-3021A - DC elektronikus műterhelés - 35 A / 0 V to 150 V / 175 W
PEL-3041A - DC elektronikus műterhelés - 70 A / 0 V to 150 V / 350 W

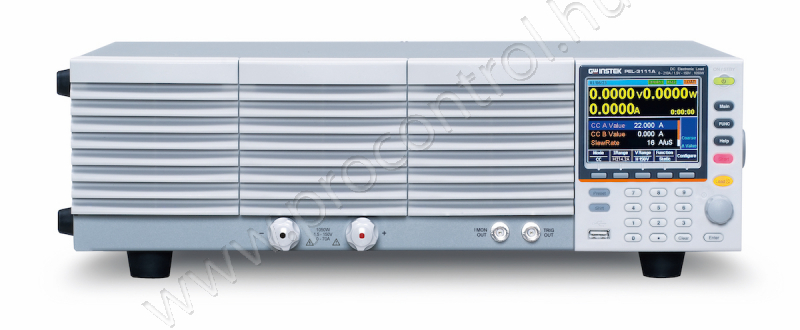

PEL-3111A - DC elektronikus műterhelés - 210 A / 0 V to 150 V / 1050 W

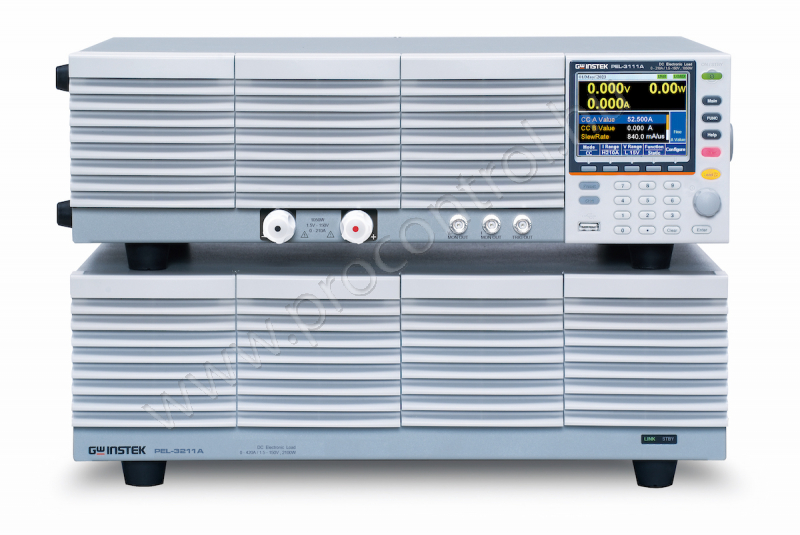

PEL-3211A - DC elektronikus műterhelés erősítővel - 420 A / 0 V to 150 V / 2100 W
PEL-3021AH - DC elektronikus műterhelés - 8.75 A / 0 V to 800 V / 175 W

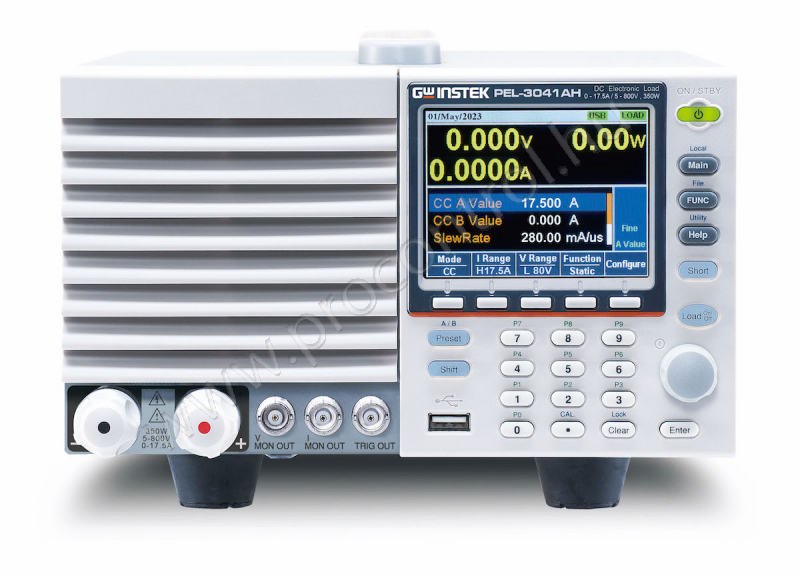

PEL-3041AH - DC elektronikus műterhelés - 17.5 A / 0 V to 800 V / 350 W
PEL-3111AH - DC elektronikus műterhelés - 52.5 A / 0 V to 800 V / 1050 W
PEL-3211AH - DC elektronikus műterhelés erősítővel - 105 A / 0 V to 800 V / 2100 W
